Unter Druck arbeiten sie bekanntlich am besten: die Scheibenzellen. Für ihren Einsatz unter sehr hohen Strömungen und Spannungen bietet die Seifert electronics Kühlkörper und Montagebügel für den passenden Anpressdruck zur optimalen Scheibenzellen-Kühlung.
Scheibenzellen übernehmen immer dort die Schaltung, wo sehr hohe Strömungen und Spannungen vorhanden sind. Umso wichtiger ist dort die Scheibenzellen-Kühlung für einen guten elektrischen und thermischen Übergang. Um dieses Ziel zu erreichen, kommt es bei der Scheibenzellen-Kühlung vor allem auf die Verbindung der einzelnen Scheibenzelle mit den Kühlkörpern an. Diese Verbindung muss in der vom Hersteller definierten Spannkraft erfolgen.
Mit unseren Seifert Kühlkörpern und den dazugehörigen Montagebügeln, auch Spannbügel genannt, bieten wir das professionelle Equipment für den stets passenden Anpressdruck in der Scheibenzellen-Kühlung. So verfügt der Aufbau über eine sehr hohe Lebensdauer und die entsprechende Robustheit.

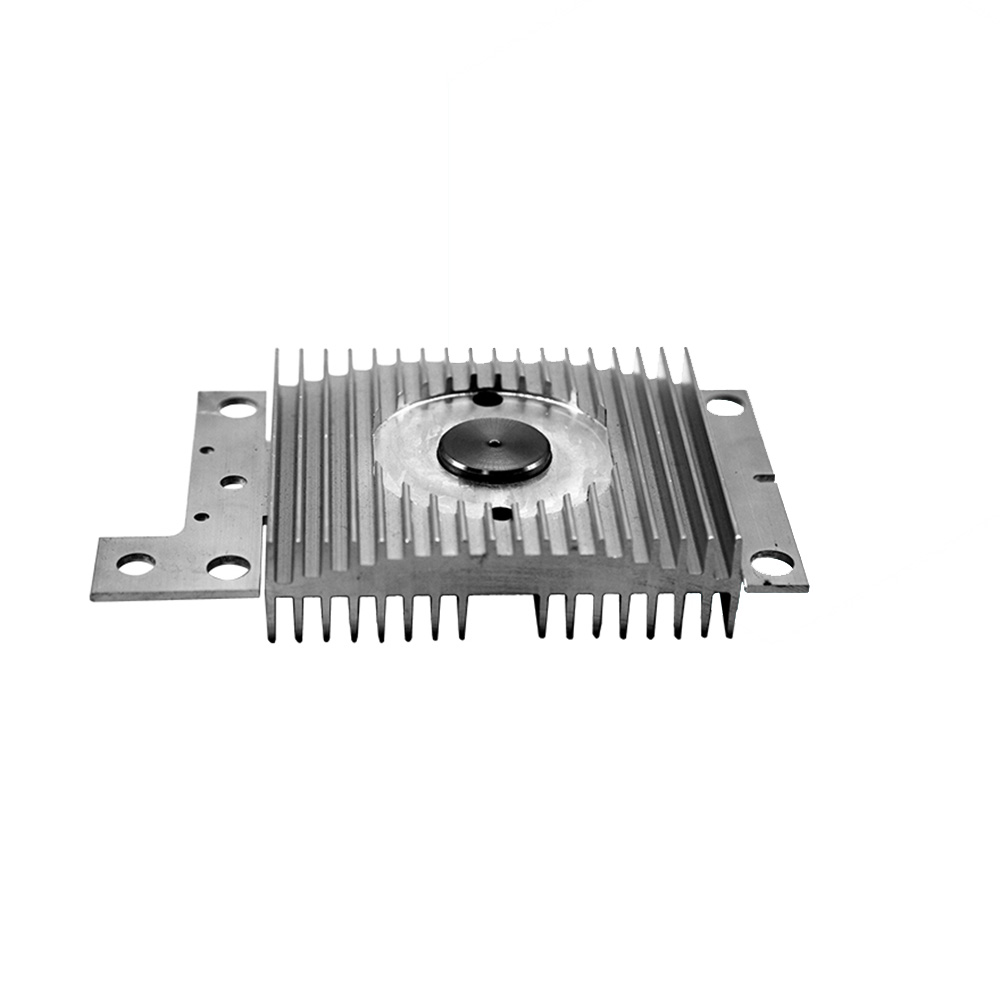

Profilkühlkörper
Unsere Kühlprofile für die Scheibenzellen-Kühlung haben eine spezielle Geometrie für die Verwendung von Montagebügeln. Ob zur Herstellung individueller Kühlergeometrien mit vom Standard abweichenden Maßen oder zur Befestigung von Stromschienen – bei der Seifert electronic schweißen wir das für Sie. Unsere Profilkühlkörper verfügen standardmäßig über im Profil vorhandene Schraubkanäle, um Stromschienen leicht befestigen zu können.
Die zu den einzelnen Montagebügeln passenden Lochbilder erstellen wir in die plangefrästen Kühlkörper. Darüber hinaus gewünschte Bohr- und Fräsarbeiten führen wir im Rahmen der CNC-Bearbeitung ebenfalls gerne für Sie durch. Eine große Auswahl an Varianten für die Verbindung der unterschiedlichen Kühlkörper und Scheibenzellen steht standardmäßig in unserem Sortiment zur Verfügung.
Variable Spannkraft

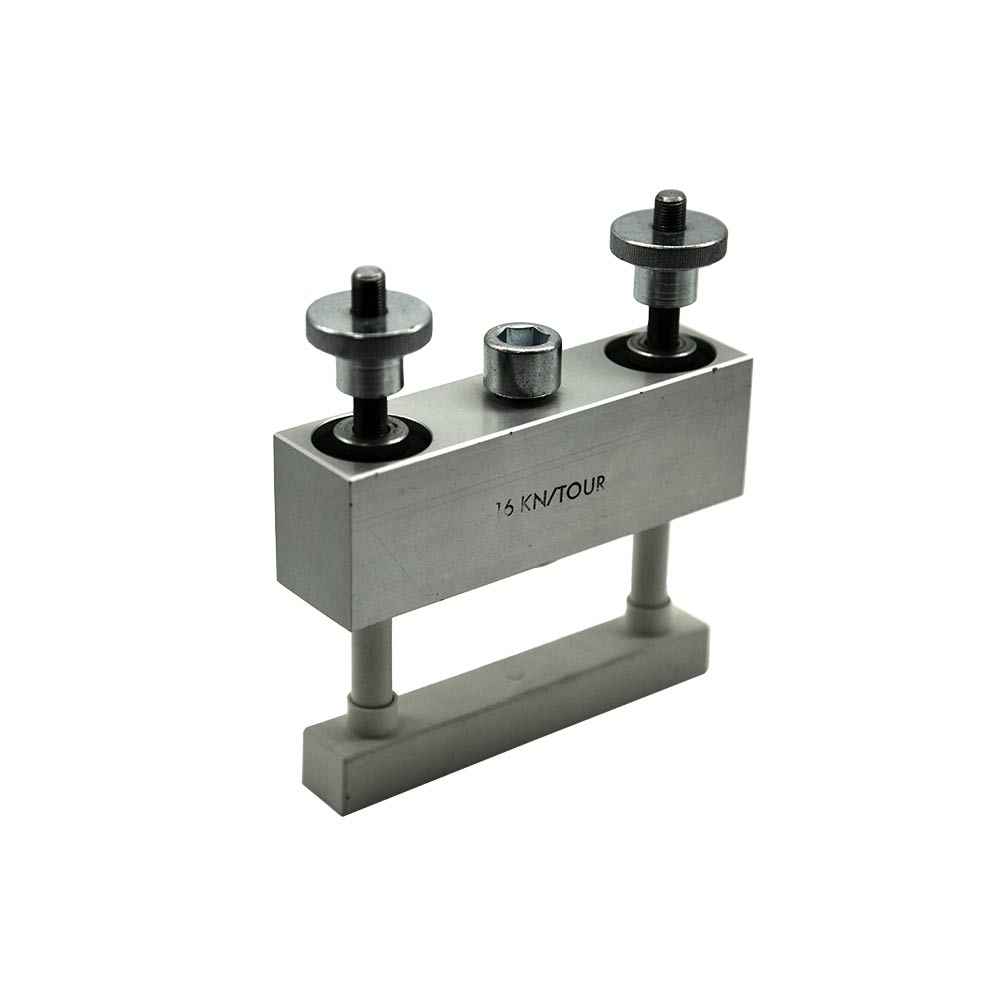

Mit unseren Montagebügeln lassen sich die Kühlprofile mit den Scheibenzellen verbinden – sie werden eingeklemmt. Und zwar genau nach vorgegebener Spannkraft. Mit den Einstellringen der Montagebügel kann die notwendige Spannkraft zwischen Kühlkörpern und Scheibenzellen beim Zusammenbau leicht eingestellt und immer wieder kontrolliert werden. So bleibt der gewünschte Anpressdruck konstant.
Variabel bei den Montagebügeln ist die Einstellung der gewünschten Spannkraft – je nach Vorgabe des Herstellers – und die Auswahl der Schraubenlänge, die je nach Größe der Scheibenzellen und der Kühlkörper passend gewählt werden kann. Für das notwendige Isoliermaterial stehen ebenfalls verschiedene Varianten zur Auswahl bereit. Wichtig ist, dass das Isolierrohr in den oberen Kühlkörper hineinragt und der Spannweg frei bleibt.
Dank der Auswahltabellen für unsere Montagebügel zur variabel einstellbaren Spannkraft sowie der unterschiedlichen Schraubenlänge, sollten Sie in unserem Katalog die passenden Kühlprofile und Montagebügel für Ihre Scheibenzellen finden. Die große Auswahl setzt Sie unter Druck, und Sie sind unsicher, welches Produkt das richtige für Ihren Anwendungsfall ist? Dann kontaktieren Sie uns.
Wir beraten Sie gerne, um Ihren Scheibenzellen richtig Druck zu machen.
